[Blender] Abrir una puerta en el game engine

SENSORS- Abrir Puerta
Tutorial realizado por Soliman.
.

Archivo de ejemplo adjunto al final del post.

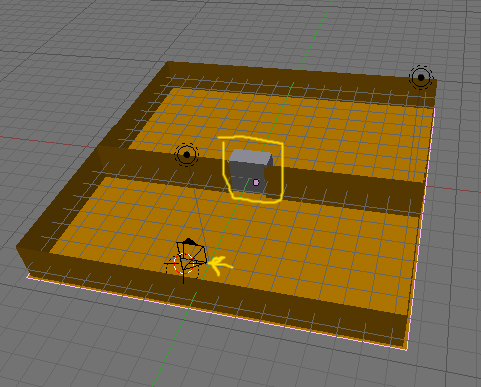

Este tutorial es para conseguir abrir una puerta en el Game Engine. Solo tenemos que crear una escena simple en la qué podemos colocar una pared y un bloque que hará de puerta.

Creamos una escena parecida a la imagen.

Abrir una puerta en el game engine-puerta01.jpg

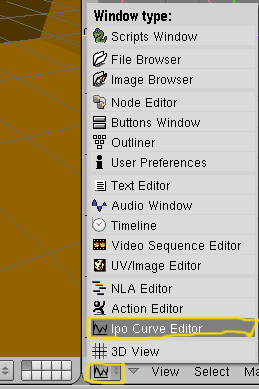

Seleccionamos la puerta y le vamos a dar un movimiento de apertura, para ello dividimos la pantalla y abrimos la IPO Curve Editor.

Abrir una puerta en el game engine-puerta02.jpg
Abrir una puerta en el game engine-puerta04.jpg
Abrir una puerta en el game engine-puerta04a.jpg

Con la puerta seleccionada y en el Layer 1 presionamos la letra I y luego la opción Loc.

Seguidamente debemos desplazar la puerta a la posición de abierto, o sea la movemos con G. Subimos los Layers a 50 y volvemos a presionar I y luego Loc.

Abrir una puerta en el game engine-puerta04b.jpg

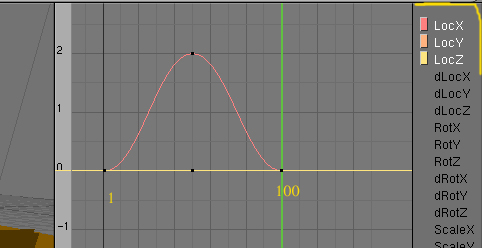

Volvemos a cerrar la puerta otra vez con G y subimos los Layers a 100 y presionamos I y luego Loc. Nos quedará algo así.

Abrir una puerta en el game engine-puerta04a.jpg
Abrir una puerta en el game engine-puerta05.jpg

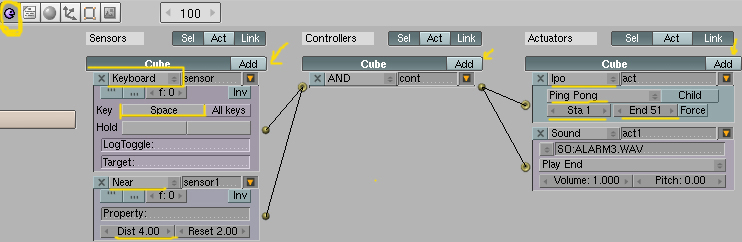

Ahora vamos al panel del Logic (F4) la carita y le vamos a poner estos valores a la puerta.

Abrir una puerta en el game engine-puerta06.jpg

En la primera (Sensors) presionamos Add y se crea una ventana nueva con la opción Always activada. Debemos cambiarla a Keyboard (teclado).

Abrir una puerta en el game engine-puerta07.jpg

Y le vamos a indicar que tecla vamos a utilizar, para ello debemos presionar sobre Key y luego presionamos en el teclado la qué vayamos a utilizar; en este caso yo he presionado Tabulador (Space).

Abrir una puerta en el game engine-puerta08.jpg
Abrir una puerta en el game engine-puerta09.jpg

Volvemos a presionar Add y creamos otra ventana y a esta le vamos a seleccionar Near. Y le cambiamos el valor de Dist: a 4.

Abrir una puerta en el game engine-puerta10.jpg
Abrir una puerta en el game engine-puerta11.jpg

La (DIST) es la distancia desde la que podremos abrir la puerta.

Los cuadros de los diferentes paneles se unen entre ellos seleccionando la bolita qué hay a su lado y se arrastra el ratón hasta la siguiente bolita y queda una línea qué los une.

Controlers no hace falta tocarlo.

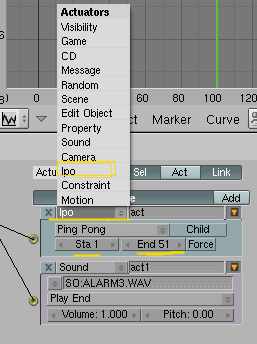

En (Actuators) presionamos Add y seleccionamos la opción IPO y le ponemos los valores de la imagen. Sta 1 – End 51 y el valor Pin Pong.

Abrir una puerta en el game engine-puerta13.jpg

Si queréis también le podéis poner un sonido.

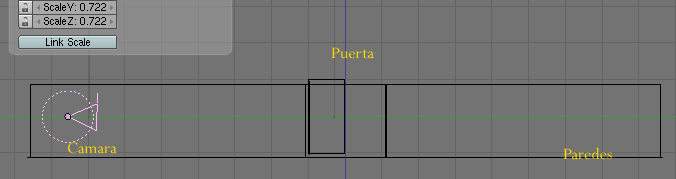

La cámara: Para esta prueba he colocado la cámara en esta posición, vosotros podéis cambiarla. Aquí pongo una imagen de vista lateral.

Abrir una puerta en el game engine-puerta14.jpg

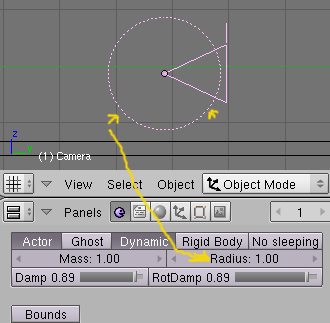

Si os fijáis en la cámara se crea como un círculo que es el radio que hace colisión con los objetos, lo podéis cambiar a mayor o menor según os guste que la cámara esté más cerca o lejos del suelo. También podéis rotar un poco la cámara, para qué enfoque mejor los objetos.

Abrir una puerta en el game engine-puerta16.jpg

Ahora vamos a darle a la cámara los valores para poder moverse. Para ello voy a utilizar los botones de las cuatro flechas. Adelante, atrás, derecha e izquierda.

F4 (Logic) y presionamos el botón ACTOR y el botón DYNAMIC.

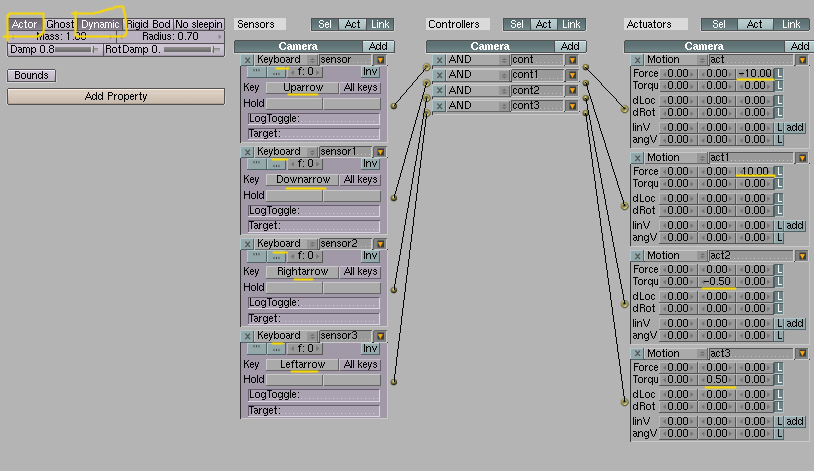

Ahora los valores de la cámara: No voy a repetir lo mismo que arriba. Es casi igual, se presiona Add, se selecciona Keyboard y en Key presionamos la tecla a utilizar, y en los Actuators seleccionamos Motion y ponemos estos valores. (Los podéis cambiar si queréis probar otras velocidades).

Abrir una puerta en el game engine-puerta15.jpg

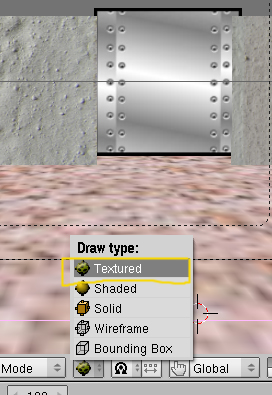

Como el movimiento está en la cámara debemos elegir la opción de vista cámara con la tecla 0. Y si le hemos colocado las texturas correctamente, seleccionamos vista de Textured y presionamos el botón P para qué se inicie el juego (Star Game).

Abrir una puerta en el game engine-puerta17.jpg

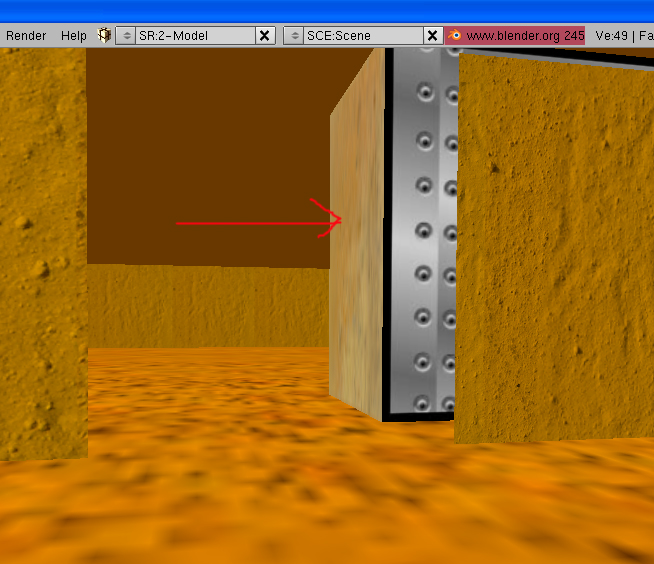

Nos acercamos a la puerta y cuando estemos cerca presionamos tabulador (Space) y la puerta se abrira; si volvemos a presionar Space la puerta entonces se cerrara.

Abrir una puerta en el game engine-puerta18.jpg
