[Blender] Crear una rejilla con dupliverts

Rejilla:Como conseguir una rejilla con dupliverts
Tutorial creado por Soliman.

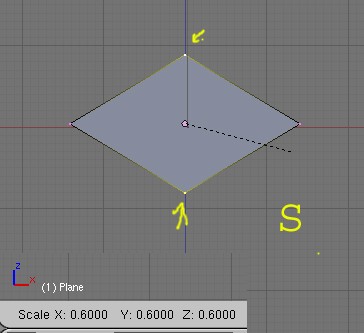

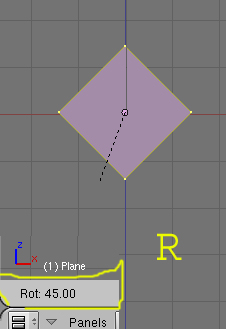

Lo primero que vamos a hacer es crear la forma de la rejilla. Para ello, creamos en vista Frontal (1) un plano lo rotamos 45 grados y le damos la forma qué queremos.

Crear una rejilla con dupliverts-rejilla01.jpg
Crear una rejilla con dupliverts-rejilla02.jpg
Crear una rejilla con dupliverts-rejilla03.jpg

Ahora le vamos a hacer lo que será la forma del diseño. Para ello, extruimos > Region.

Crear una rejilla con dupliverts-rejilla04.jpg

Hacemos click y luego lo escalamos con S.

Crear una rejilla con dupliverts-rejilla05.jpg

Ahora la vamos a quitar el centro para dejarlo hueco, para ello vamos a cambiar el modo se selección a Faces.

Crear una rejilla con dupliverts-rejilla06.jpg

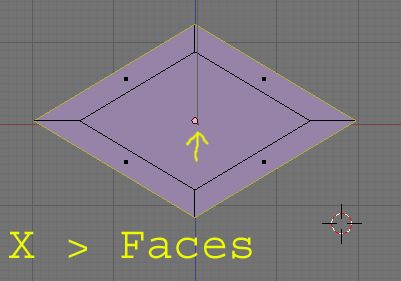

Seleccionamos el centro y lo borramos con X > Faces.

Crear una rejilla con dupliverts-rejilla07.jpg

Si sigue estando la cara, volvemos a repetir. X > Faces.

Crear una rejilla con dupliverts-rejilla08.jpg

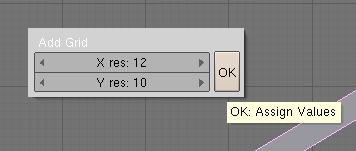

Ahora vamos a la parte de Dupliverts. Vamos a crear un Grid de 12*10.

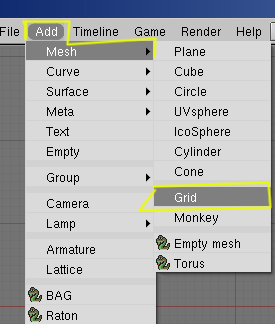

Cambiamos a Object Mode y Add>Mesh>Grid.

Crear una rejilla con dupliverts-rejilla09.jpg
Crear una rejilla con dupliverts-rejilla10.jpg

Seleccionamos primero el Modelo y luego el Grid y presionamos Ctrl+P para emparentarlos.

Crear una rejilla con dupliverts-rejilla11.jpg

Ahora vamos a seleccionar el Grid y le vamos a aplicar el Dupliverts, para ello presionamos F7.

Crear una rejilla con dupliverts-rejilla12.jpg

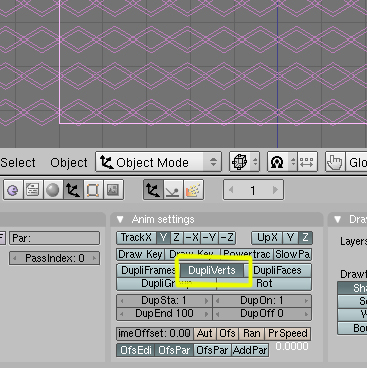

Y presionamos el botón Dupliverts.

Crear una rejilla con dupliverts-rejilla13.jpg

Ahora viene la parte de ajustar la rejilla; porque como el modelo no es un cuadrado perfecto, a quedado desplazado.

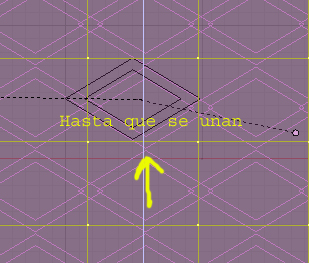

Para ello seleccionamos el Grid y lo ponemos en Edit Mode. En este caso, lo que vamos a hacer, es escalarlo en la coordenada Z. Esto se hace con todos los vértices seleccionados, presionamos S y Z y movemos el ratón.

Crear una rejilla con dupliverts-rejilla14.jpg

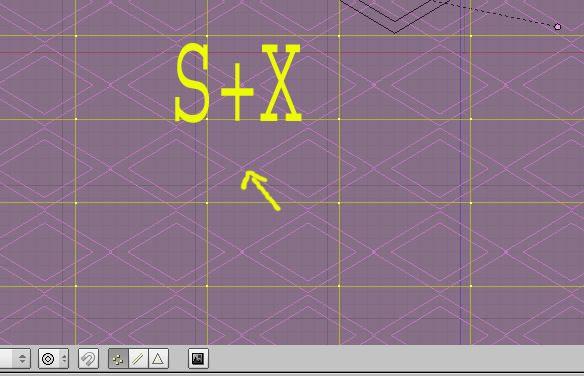

Lo mismo lo vamos a repetir con la coordenada X que es la qué separara el modelo hasta ajustarlo.

Crear una rejilla con dupliverts-rejilla15.jpg

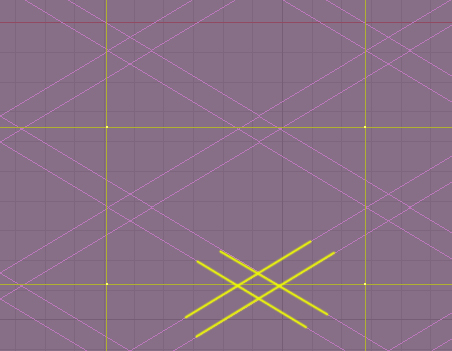

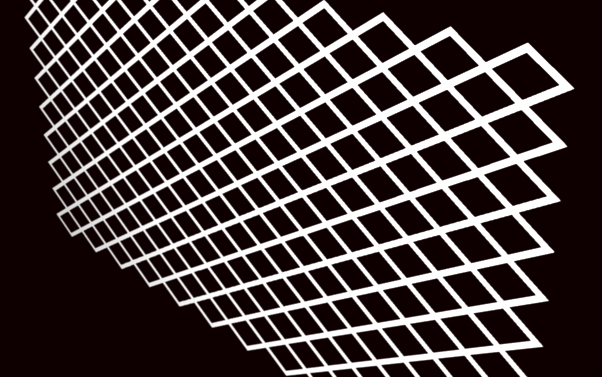

Podemos jugar a montar el modelo para crear otro efecto.

Crear una rejilla con dupliverts-rejilla16.jpg

Crear una rejilla con dupliverts-rejilla17.jpg

Si seleccionamos el modelo y le damos volumen extruyendolo.

Crear una rejilla con dupliverts-rejilla18.jpg

Crear una rejilla con dupliverts-rejilla19.jpg

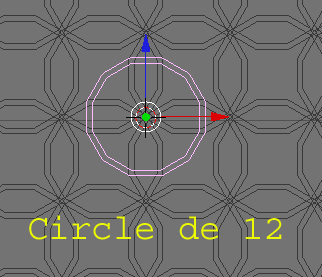

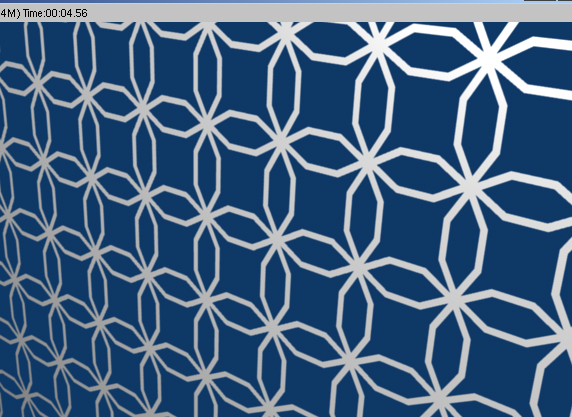

Se pueden crear otro tipo de rejas con otros objetos. Por ejemplo, esta esta con un círculo de 12 también extruido.

Crear una rejilla con dupliverts-rejilla20.jpg

Crear una rejilla con dupliverts-rejilla21.jpg

Y por último, si ya estamos contentos con lo que tenemos, lo podemos convertir a real, o sea, todo lo que Estábamos viendo, no eran mallas reales.

Esto se consigue con la combinación de tres teclas. Ctrl+Shift+A y se convierten a reales.

Crear una rejilla con dupliverts-rejilla22.jpg
