[Blender] Nodes 1

Nodes 1
Tutorial creado por Soliman
.

Este es un tutorial dedicado a nodes. Es solo un acercamiento a cómo se utiliza, pues tiene tantas variantes, que no habría espacio suficiente, para poner las imágenes de todo lo que se puede hacer con él. Todo es cuestión de practicar, perderle el miedo a hacer pruebas, y quien sabe, igual sale una maravilla de imagen.

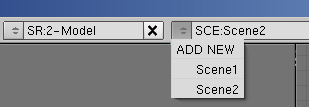

En este tutorial, he creado dos Escenas diferentes. Se trata de que en una puede haber una iluminación que no tiene por qué influir en el otro objeto.

Nodes 1-nodes01.jpg

Nodes 1-nodes02.jpg

Nodes 1-nodes03.jpg

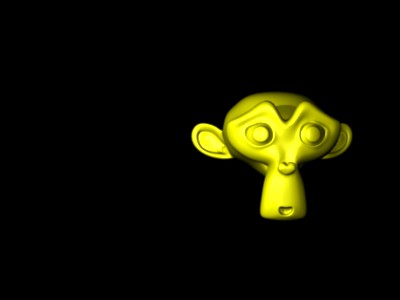

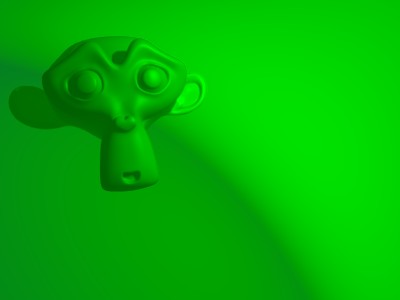

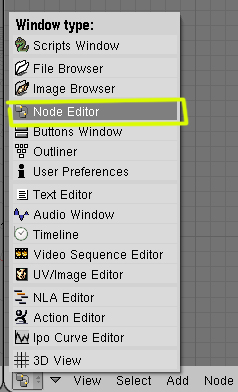

Como se ve son diferentes, fondos, iluminación y color. Ahora vamos al montaje con nodos. Activamos el Node Editor.

Nodes 1-nodes04.jpg

Y en la ventana qué sale nueva, primero presionamos sobre la carita (Composite Nodes).

Nodes 1-nodes05.jpg

Y luego sobre Use Nodes.

Nodes 1-nodes06.jpg

Si tenemos algo en pantalla lo borramos, para ir colocando los nodos, paso a paso. (Para borrar, seleccionarlo y presionar SUPR).

Ahora vamos a colocar el primer Nodo, que será un Render Layer.

Nodes 1-nodes07.jpg

Y de ese mismo Render Layer, vamos a seleccionar la Scene1.

Nodes 1-nodes08.jpg

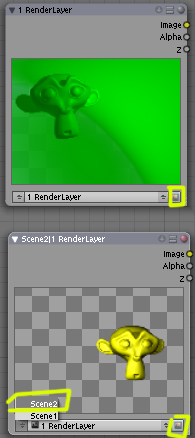

Repetimos lo mismo y colocamos otro Render Layer y seleccionamos la Scene2. (Si no sale la imagen bien, presionar el dibujo de imagen).

Nodes 1-nodes09.jpg

Para qué los nodos funcionen, tiene que estar activada la opción Do Composite, pues sino, no se vería nada.

Nodes 1-nodes10.jpg

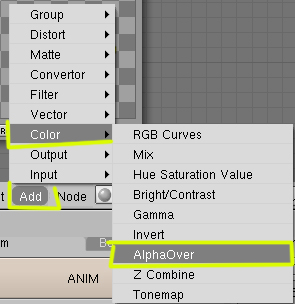

Ahora vamos a colocar otro nodo llamado AlphaOver.

Nodes 1-nodes11.jpg

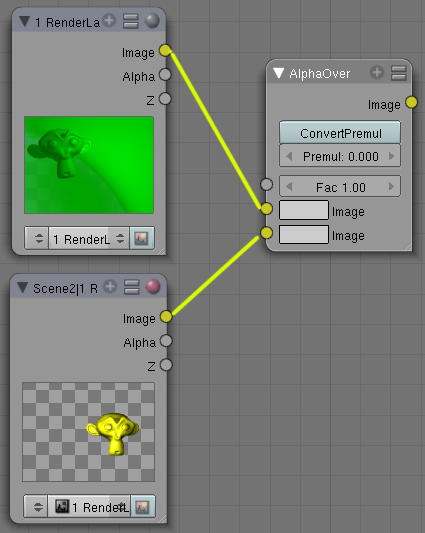

Y uniremos los dos RenderLayers a AlphaOver.

Nodes 1-nodes12.jpg

Ahora para poder ver el resultado colocaremos un Composite.

Nodes 1-nodes13.jpg

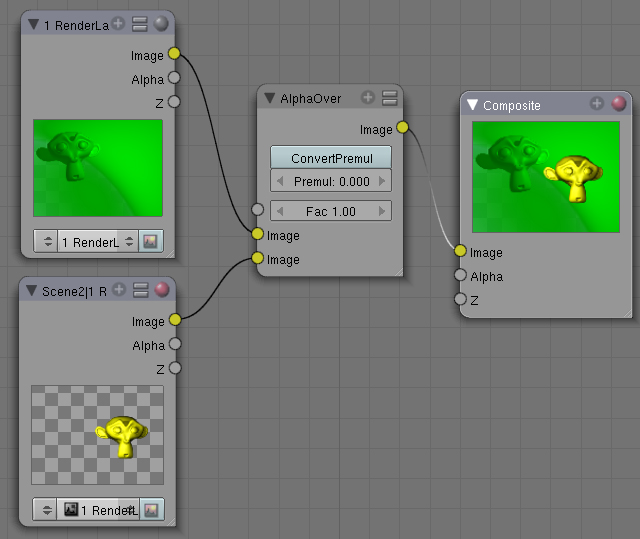

Conectamos el AlphaOver a Composite y más o menos tendremos una cosa como en la imagen.

Nodes 1-nodes14.jpg

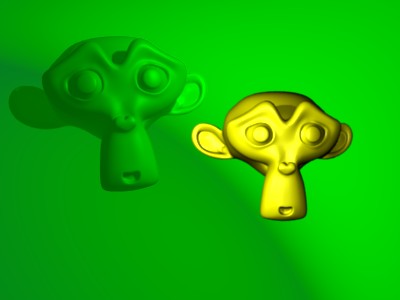

Si hacemos un Render, nos saldrán las dos imágenes juntas.

Nodes 1-nodes15.jpg

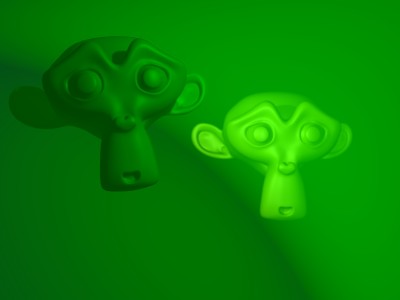

A partir de aquí, ya es cuestión de ir practicando. Se puede cambiar el orden de los RenderLayers, se puede variar el filtro de intensidad, colocar más nodos etc.

Nodes 1-nodes16.jpg
